Haltestativ für Experimentierplatten

Aus Alu-Profilen lässt sich mit Hilfe von Kunststoffwinkelverbindern und kräftigen Flachgreifermagneten ein stabiles Haltestativ erstellen. Aus einem Alu-Vierkantrohr (23,5 mm Querschnitt) sägt man jeweils zwei Teilstücke zu. Die Maße sind in der Stückliste gegeben. Mit Hilfe von Knotenverbindern - 90° und L-Verbindern aus Kunststoff werden sie zu einem Stativ gemäß der Abbildung zusammengefügt. Die aufwärts zeigenden Vierkantrohre tragen zwei Flachgreifermagnete, die die Experimentierplatte sicher halten.
Die gewählten Abmessungen ermöglichen einen schnellen Wechsel vom Querformat zum Hochformat.
Bezugsquelle



Haltestativ



Einzelteile



Experimentierplatte (hochkant)



Stückliste

Nr. Bezeichnung Anzahl
1 Senkrechte Streben
Quadratrohr Alu 23,5 mm
Mit 2 Bohrungen d= 5 mm
2
2 Querstreben
Quadratrohr Alu 23,5 mm
2
3 Vordere Stütze
Quadratrohr Alu 23,5 mm
2
4 Hintere Stütze
Quadratrohr Alu 23,5 mm
2
5 Flachgreifermagnete mit Innengewinde M5
FG 32 IG
4
6 Maschinenschrauben mit passenden Unterlegscheiben 4
7 Knotenverbinder – 90° 2
8 L-Verbinder 2
9 Endkappen 4
10 Magnethaftende Arbeitsfläche, allseits 14 mm umkantetes Eisenblech, pulverbeschichtet (300 x 400 mm)
alternativ: Whiteboard, emailliert mit magnetisch haftende Rückwand (300 x 450 mm)
1


Apparatur zur Gasentwicklung

"Leicht und luftig" (bitte anklicken)



Normschliffapparaturen

Destillationsapparatur

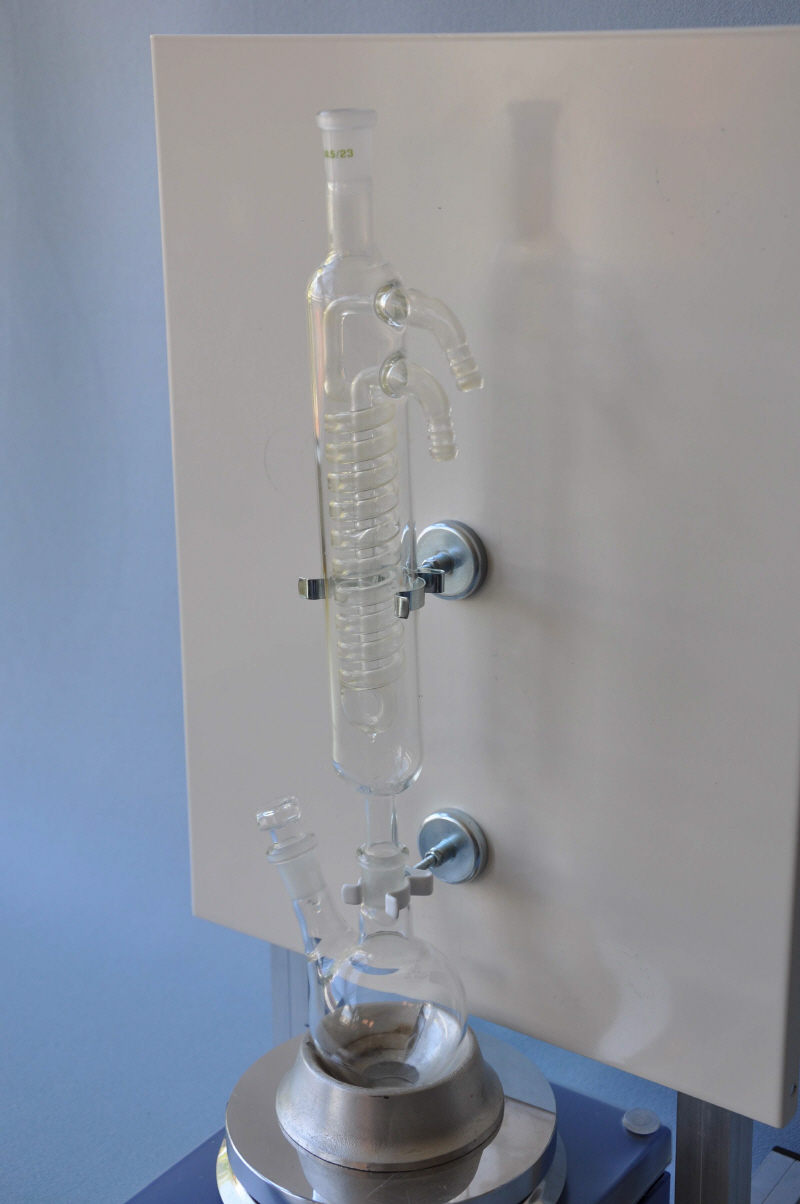

Kochen am Rückfluss
